Taajuusmuuttaja-moottorilla ED400D-1500-160L-4

3 458,14 €*

Hinnat sisältävät alv:n ja toimituskulut

Valmis lähetettäväksi 1 päivän kuluessa, toimitusaika on demand

Säätöalue

Täytäntöönpano

Tuotenumero: 1C20161117K201M

custom_versand Artikkeli + pakkaus

custom_hinweis Toimitus kuormalavalla

Palautukset poislukien!

Lataukset

Tuotetiedot "Taajuusmuuttaja-moottorilla ED400D-1500-160L-4"

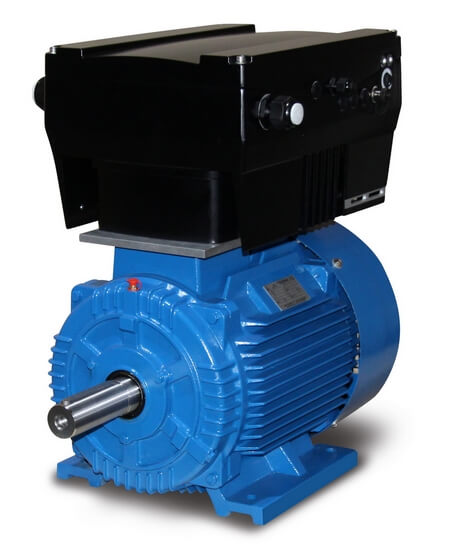

Taajuusmuuttaja, 3x 400V EASYdrive, sähkömoottorilla 15kW

Kolmivaihemoottori
Teho=15 kW, nopeus=4-napainen, akseli=42 x 110 mm, kokonaispaino=159 kg,
rakenne=B3, tulojännite=3 x 400 V-50 Hz, 3 x 460 V-60 Hz (± 5 % VDE 0530:n mukaisesti),
taajuus=50/60 Hz, Maalipinta=RAL 5010 (gentian sininen), suojausluokka=IP55,
lämpötila-anturi=3 x PTC-termistori, liitäntäkotelon sijainti=ylhäällä, kotelo=painevalettua alumiinia,
eristysluokka=F (1155 °C), kuulalaakeri=SKF, C&U, tai vastaava, jäähdytys=aksiaalituuletin (muovinen),

Taajuusmuuttaja
Teho=15 kW, koko=D, tulojännite=3 x 400V +10 % (kolmivaiheinen), tulotaajuus=50/60 Hz,
lähtötaajuus=0- 400 Hz, EMC-suodatin=C2, suojausluokka=IP65, mitat=414 mm x 294 mm x 232 mm,
verkkovirta (tulo)=28,2 A. Ihanteellinen säätöalue=5- 60 Hz, vakio nimellismomentilla, alle 30 Hz
jäähdytykseen tarvitaan ulkoinen tuuletin.

Tuotetiedot
Taajuusmuuttajasta on mahdollista tehdä "väyläyhteensopiva" kenttäväylämoduulien avulla.
CANopenin, EtherCATin, Modbusin (jo mukana), Profibusin, Profinetin ja Sercosin avulla EASYdrive
tarjoaa yhteensopivuuden lähes kaikkien yleisten ohjausympäristöjen kanssa. Asiakas voi valita sopivan väyläjärjestelmän
ja integroida EASYdriven siten täydellisesti sovelluksensa ohjausympäristöön.
Tarvittava valinnainen ohjausvaihtoehto on ilmoitettava tilauksen yhteydessä.
EASYdrive-taajuusmuuttajasäätimet ovat CE-, UL- ja CSA-sertifioituja. EASYdrive täyttää EMC-luokan C2 (3-vaiheisessa verkkovirrassa) tai C1 (1-vaiheisessa verkkovirrassa) ilman ulkoisia suodatintoimenpiteitä
.

Mahdollinen muunnosvalikoima!

Tuotevalinta
Taajuusmuuttajaa valittaessa on otettava huomioon, että vaihtoehtoja on 3. Ensimmäinen on laitteen vakioversio
, toinen on laite, jossa on kalvonäppäimistö, ja kolmas on laite, jossa on MMI-käyttöyksikkö.

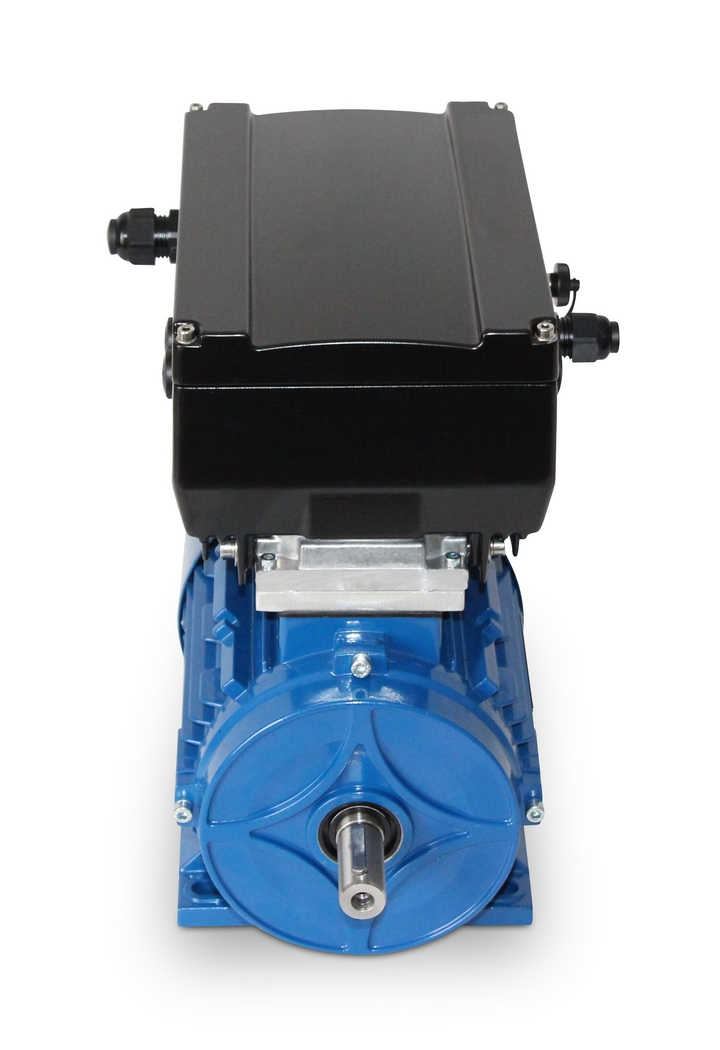

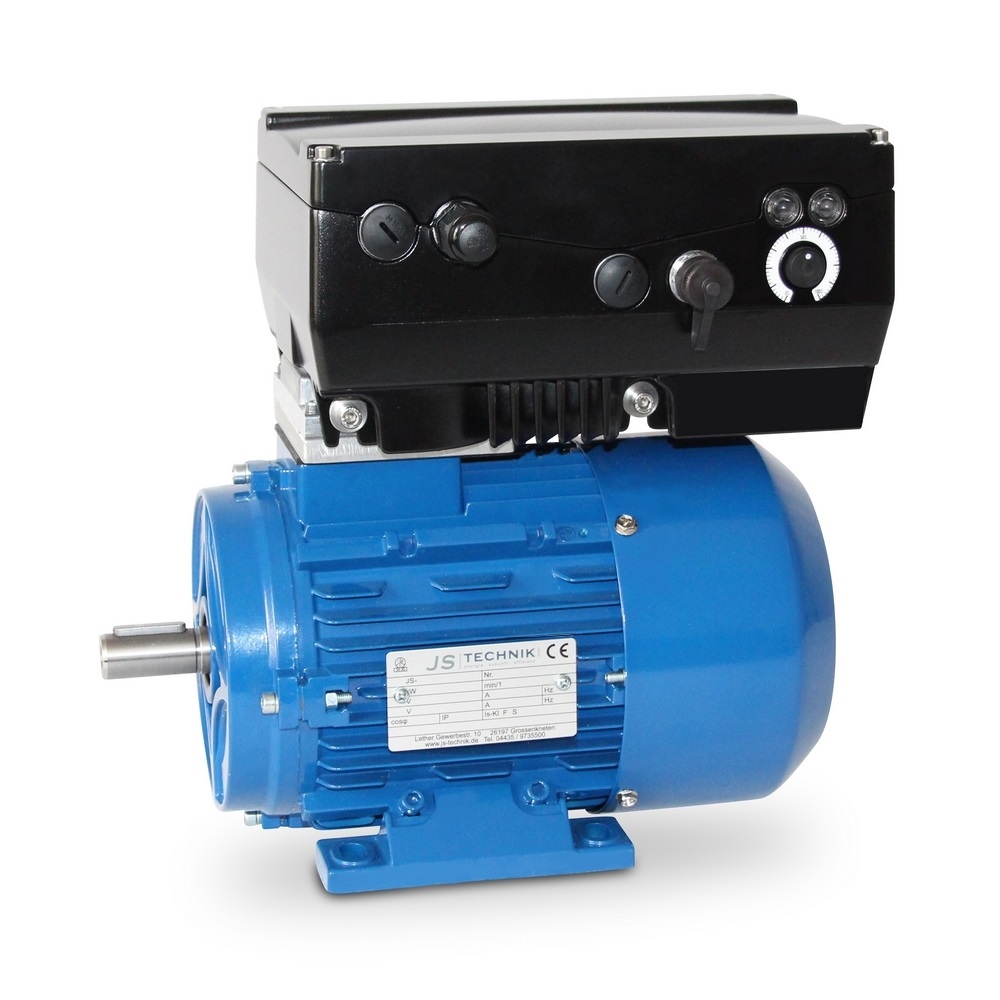

Kuvassa näkyvä "vakioversion taajuusmuuttaja" on täysin käyttökelpoinen, ja siinä on sivussa sisäänrakennettu
potentiometri, mutta se vaatii ohjaukseen vastaavan ohjausyksikön.
Tätä varten on tilattava myös jokin seuraavista lisävarusteista:
- Ulkoinen ohjausyksikkö (MMI, kaapelilla ja pistokkeella)
- Liitäntäkaapeli PC-ohjelmointia varten
- Bluetooth-sovitin

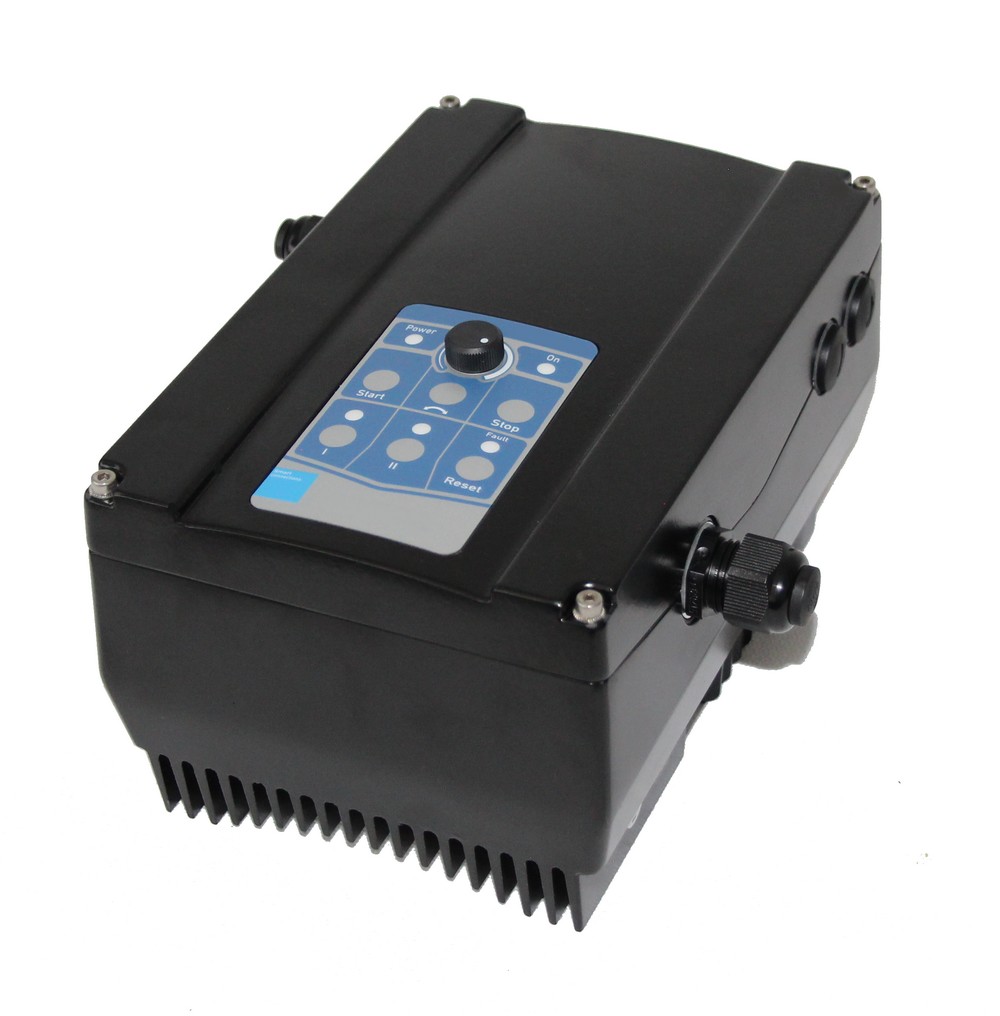

Vaihtoehto "taajuusmuuttaja kalvonäppäimistöllä" sisältää sisäänrakennetun potentiometrin ja tarjoaa mahdollisuuden ohjata
-taajuusmuuttajaa suoraan, esim. käynnistys-ylös-ylös, vasen-oikea-toiminto jne.
Parametrisointia varten on lisäksi tilattava jokin seuraavista lisävarusteista:
- Ulkoinen käyttölaite (MMI, kaapelilla ja pistokkeella)
- Liitäntäkaapeli PC-ohjelmointia varten
- Bluetooth-sovitin

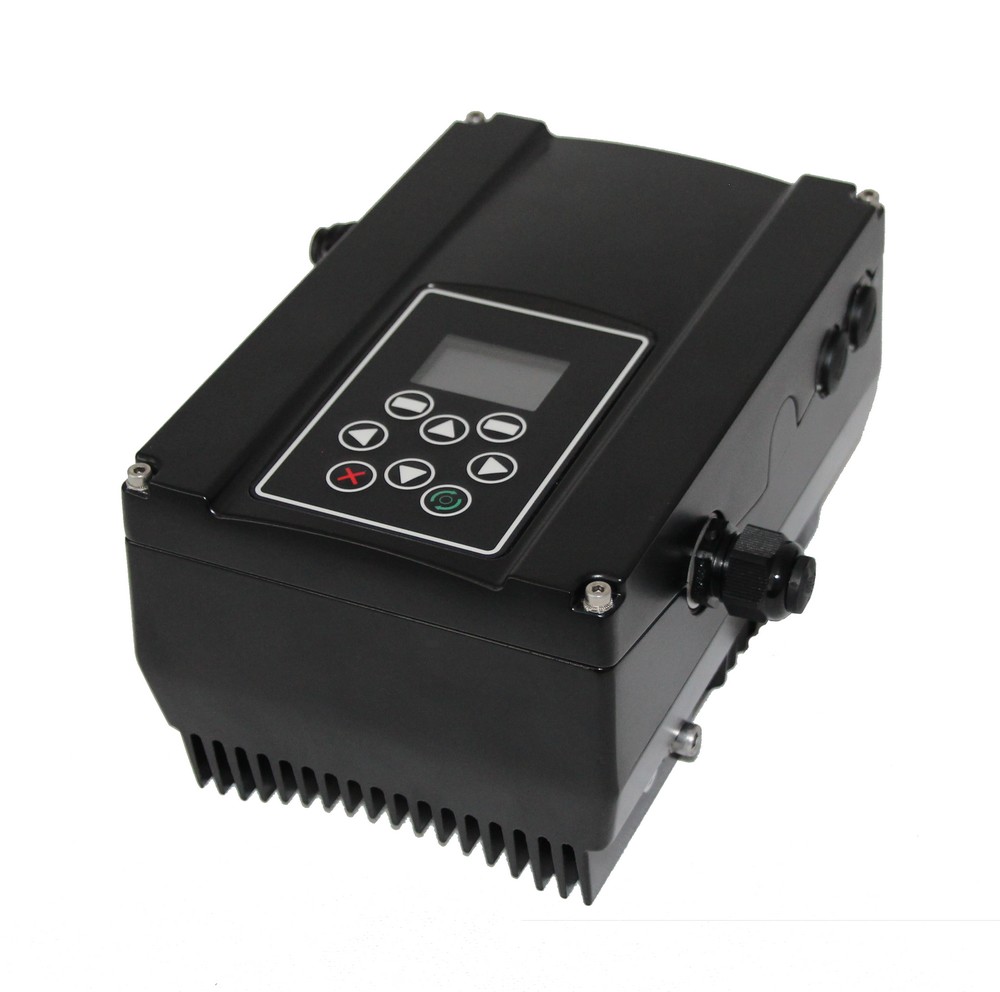

Vaihtoehto "Taajuusmuuttaja MMI-käyttölaitteella" ei vaadi lisävarusteena saatavaa käyttölaitetta,
ja näyttö sisältyy myös laitteen kanteen. Mainittuja lisävarusteita voidaan käyttää tarvittaessa.

Tärkeitä huomautuksia
Tämä taajuusmuuttaja on räätälöity tuote. Peruuttaminen tai oston peruuttaminen on poissuljettu!
Kaikki tuotekuvat ovat ei-sitovia esimerkkejä! Teknisten muutosten varalta. 15 kW:n sähkömoottori portaattomasti säädettävällä taajuusmuuttajalla!

Akselin halkaisija:	42 mm
Jännitys:	3 x 400 V
Sarja:	EASYdrive ED400 0,55kW - 22,0kW
Suorituskyky:	15 kW
Suunnittelu:	B3
Säätöalue:	noin 140-1630 rpm

Ominaisuudet "Taajuusmuuttaja-moottorilla ED400D-1500-160L-4"

Akselin halkaisija:	42 mm
Jännitys:	3 x 400 V
Sarja:	EASYdrive ED400 0,55kW - 22,0kW
Suorituskyky:	15 kW
Suunnittelu:	B3
Säätöalue:	noin 140-1630 rpm

Tarvikkeet

EASYdrive-potentiometri

Kylkeen integroitu potentiometri mahdollistaa kätevän asetusarvon asettamisen. Liitäntä liitäntää varten toimitetaan vakiona. Potentiometri on saatavana lisävarusteena. -Potentiometri on osa taajuusmuuttajaa, eikä sitä voi asentaa jälkikäteen Kaikki tuotekuvat ovat ei-sitovia esimerkkejä! Tekniset muutokset ovat mahdollisia.

20,55 €*

Tiedot

Jalkakytkin metallikotelolla F1-AU0-10V

Nimellinen käyttöjännite Ue 12-26 V DCKäyttöluokka DC-13 Ue /Ie 12-26 DC / 0,2 A IEC/EN 60947-5-2Jännitelähtö (ohjausalue) 0-10 V DCOikosulkusuojalaite Kytkinelementti pysyvästi oikosulku- ja ylikuormitussuojattu Suojausluokka IIIM UB GND RL U-OUT U-OUT Kotelo painevalettua alumiinia; kansi painevalettua alumiinia Käyttöelementit Jalkavipu (PA) Ympäristö ylikuormitussuojattu, jaksottainenSuojausluokka IIIM UB GND RL U-OUT U-OUT Kotelo painevalettua alumiinia; kansi painevalettua alumiiniaKäyttöelementit Jalkavipu (PA)Ympäristölämpötila -30 °C - +80 °CKosketintyyppi PNP NO-kosketin, opastettava 0,1-5,9 mmKytkentävoima poljin n. 0,5 mm. 10 N (polkimen keskikohta)Mekaaninen käyttöikä 10 x 106 kytkentäsykliäKytkentätaajuus max. 50/min; kiinnitys 2 ruuvia M8Kytkentätyyppi ruuviliitännät (M3,5)Liitäntöjen lukumäärä 4, johtimien poikkipinta-ala kiinteä 0,5 - 1,5 mm2Säikeisjohdin, jossa on johdinpääteholkki 0,5 - 1,5 mm2, kaapelin läpivienti 1 x M20 x 1,5Paino ˜ 1,5 kg, suojausluokka IP65 standardin IEC/EN 60529 mukaan Piirustustunnus: Z030

499,74 €*

Tiedot

EASYdrive EtherCAT

EtherCAT-liitäntäkortti EASYdrive-järjestelmään. (Ei Alpha-sarjaan!) EtherCAT-väyläjärjestelmä kuuluu kenttäväyläperheeseen. Verkko perustetaan pääsääntöisesti lineaariseen rakenteeseen. Suurin tiedonsiirtonopeus EtherCAT-väylässä voi olla enintään jopa 100 Mbit/s. Kenttäväyläkaapeli liitetään yksinomaan kahden kahteen etupuolella olevaan M12-liitäntäpistorasiaan. Huomaa, että tuleva väyläkaapeli liitäntään "In" ja lähtevä kaapeli liitäntään "Out" pistorasiaan. Jos se on viimeinen tilaaja, "Out"-liitäntä on jätettävä kytkemättä pistorasia on jätettävä vapaaksi - päätevastusta ei tarvita. Mukana M12-liitäntäkaapeli 2 m, M12-pistoke / RJ45-pistoke / 4-nastainen / 2 m / D-koodattu. Liitäntäkortti (liitäntä) on osa taajuusmuuttajaa eikä sitä voi asentaa jälkikäteen. Kaikki tuotekuvat ovat ei-sitovia esimerkkejä! Teknisten muutosten mukaan.

357,62 €*

Tiedot

EASYdrive Sercos III

Sercos III -liitäntäkortti EASYdrivelle. (Ei Alpha-sarjaan!) Sercos III -väyläjärjestelmä kuuluu kenttäväyläperheeseen. Pääsääntöisesti verkko on lineaarinen rakenne. Sercos III -väylän suurin tiedonsiirtonopeus on voi olla jopa 100 Mbit/s. Kenttäväyläkaapeli liitetään yksinomaan kahden etupuolella olevan M12-liitäntäliitännän kautta. Huomaa, että tuleva väyläjohto pistorasiaan "In" ja lähtevä johto pistorasiaan "Out" pistorasiaan. Jos se on viimeinen tilaaja, pistorasia "Out" on jätettävä vapaaksi pistorasia on jätettävä vapaaksi - päätevastusta ei tarvita. Mukana M12-liitäntäkaapeli 2 m, M12-pistoke / RJ45-pistoke / 4-nastainen / 2 m / D-koodattu. Liitäntäkortti (liitäntä) on osa taajuusmuuttajaa eikä sitä voi asentaa jälkikäteen Kaikki tuotekuvat ovat ei-sitovia esimerkkejä! Teknisten muutosten mukaan.

357,62 €*

Tiedot

EASYdrive Profibus

Profibus-liitäntäkortti EASYdrivelle. Tietoliikenneliitäntä. (Ei Alpha-sarjaan!) PROFIBUSin avulla eri toimittajien laitteet voivat kommunikoida keskenään ilman erityistä mukauttamista kommunikoida. PROFIBUS erottaa automaattisesti master- ja slave-laitteet toisistaan, joten myös monimestarikäyttö on mahdollista. Mukana M12-liitäntäkaapeli avoin 2 m, M12-pistoke / avoin / Profibus / 5-nastainen / 2 m / B-koodattu. -Liitäntäkortti (liitäntä) on osa taajuusmuuttajaa eikä sitä voi asentaa jälkikäteen Kaikki tuotekuvat ovat ei-sitovia esimerkkejä! Teknisten muutosten mukaan.

357,62 €*

Tiedot

EASYdriven parametrointikaapeli

Parametrointikaapeli USB PC USB-kaapeli, jossa on liitäntämuunnin PC-ohjelmisto ladattavissa ilmaiseksi Kaikki tuotekuvat ovat sitomattomia esimerkkejä! Tekniset muutokset ovat mahdollisia.

154,90 €*

Tiedot

EASYdrive Touch -käyttöpääte

EASYdrive-taajuusmuuttajien kosketuspääte Tummanharmaa 7" kosketusnäyttöpäätteellä varustettu käyttöpääte on suunniteltu erityisestikäyttö- ja valvontatehtäviin kaikilla teollisuusautomaation osa-alueilla. Tuulettimettomassajärjestelmässä, jossa on 32-bittinen Cortex A8 -prosessori ja 600 MHz:nkellotaajuus, on runsaasti laskentatehoa ja se tekee vaikutuksenmiellyttävän nopealla sivunvaihdolla. Projektisuunnitteluohjelmisto"EasyBuilder Pro" ei aseta erityisiävaatimuksia tietokoneelle, on helppokäyttöinen jasaatavilla ilmaiseksi. 7" TFT LCD Graﬁ k -näyttö 800 x 480 pikseliä lED-taustavalo tukeva muovikotelo tuulettimeton jäähdytysjärjestelmä reaaliaikainen kello RTC iP65 etupuoli, NEMA4-yhteensopiva ethernet 10/100 BaseTX rS485 uSB-isäntä

529,66 €*

Tiedot

EASYdrive CANopen

CANopen-liitäntäkortti EASYdrivelle. (Ei Alpha-sarjaan!) CANopen-väyläjärjestelmä kuuluu kenttäväylien perheeseen ja perustuu CAN-väylään (Controller Area Network). Pääsääntöisesti verkko on rakenteeltaan lineaarinen. Suurin tiedonsiirtonopeus CANopen-väylässä voi olla jopa 1 Mbit/s, ja se riippuu kaapelin pituudesta riippuu kaapelin pituudesta. Väyläverkossa voi olla enintään 127 osallistujaa. Sisältää M12-liitäntäkaapeli avoin 2 m, M12-pistoke / avoin / CANopen / 5-nastainen / 2 m / A-koodattu. Liitäntäkortti (liitäntä) on osa taajuusmuuttajaa eikä sitä voi asentaa jälkikäteen. Kaikki tuotekuvat ovat ei-sitovia esimerkkejä! Teknisten muutosten mukaan.

50,75 €*

Tiedot

EASYdrive Bluetooth-sovitin

Bluetooth-sovitin EASYdrivelle. EASYdrive tarjoaa Bluetooth-liitännän, joka voidaan integroida pistokevaihtoehtona M12:n kautta voidaan integroida. -vain lisämaksusta, ei voi tilata erikseen- (Kuvitus vain tuote-esimerkki) Kaikki tuotekuvat ovat ei-sitovia esimerkkejä! Teknisistä muutoksista riippuen.

154,90 €*

Tiedot

EASYdriven jarruvastuksen BG D

Jarruhakkuri, jossa on jarruvastuksen koko D EASYdrive-järjestelmään 2 x 240 W tai 2 x 400 W, 72 Ohm; IP65, liitäntäkaapeli 510mm, 2 x L=216mm W=80mm H=30mm. -vain lisämaksusta, ei voi tilata yksittäin- Kaikki tuotekuvat ovat sitomattomia esimerkkejä! Teknisistä muutoksista riippuen.

280,02 €*

Tiedot

EASYdrive MMI -käsikäyttöinen ohjausyksikkö

Käsikäyttöinen ohjausyksikkö MMI, sis. kierrekaapelin 0,5 m, M12-ruuviliittimellä varustettuna Seuraavat toiminnot ovat mahdollisia EASYdrive MMI:n avulla: - Laitteen asetusten parametrointi - Ohjaus (esim. lukitus ja vapautus) - Eri prosessimuuttujien näyttäminen - parametrien tallentaminen (enintään 8) - Parametrisarjojen siirto muihin INVEOR-laitteisiin (Kuvitus vain tuote-esimerkki)

175,45 €*

Tiedot
