Viistovaihteinen moottori sovellukseesi

JS-Technik GmbH on erikoistunut laajoihin haasteisiin ammattimaisen voimansiirtotekniikan alalla keskittyen viistovaihteisiin, sähkömoottoreihin ja taajuusmuuttajiin.

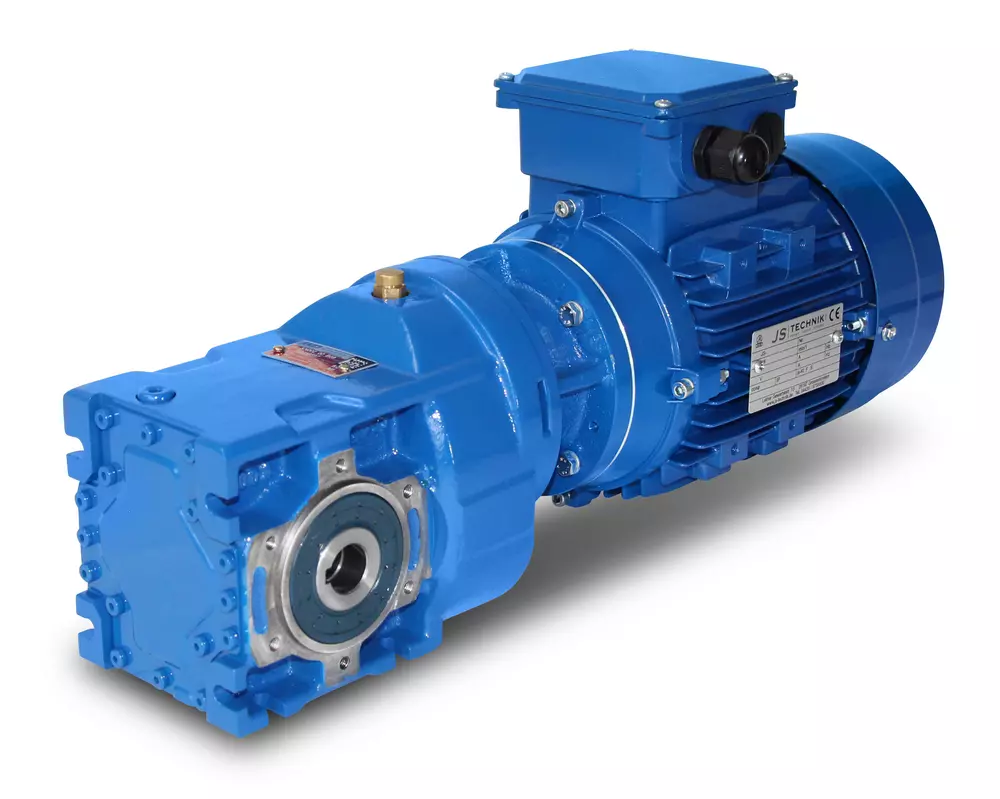

Kierteinen hammaspyörämoottori


Kierteinen viistokulmavaihteisto kolmivaihemoottorilla varustettuna

Laaja valikoima kartiovaihteita

Tämä on vain pieni valikoima monista mahdollisista yhdistelmistä vaihteistomyymälässämme. Löydät teholuokat 0,12kW, 0,25kW, 0,55kW, 0,75kW, 1,1kW, 1,5kW, 2,2kW, 3,0kW, 4,0kW, 5,5kW, 7,5kW, 11kW, 15kW, 18,5kW, 22kW, 37kW, 45kW, 55kW, 75kW ja 90kW. Viistovaihteillemme ovat ominaisia erityiset käyttömahdollisuudet. Niitä on esimerkiksi saatavana 14 eri kokoa aina 165 000 Nm:iin asti, ja niitä on saatavana yhdensuuntaisella akselilla tai viistohammaspyöräisellä syöttövaiheella. Viistovaihteissa on seuraavat jäähdytysvaihtoehdot: Vesilämmönsiirrin, ilmalämmönsiirrin, jäähdytyskierukka tai puhallin. Valittavana on myös painevoiteluvaihtoehto, hydraulinen kytkin tai integroitu jarru vaihtovirtamoottorin ja vaihteiston välissä. Tarjoamme myös integroidun takajarrun, sähkömagneettisen jarrun, kutistuslevyn tai erikoisakselin, jossa on DIN 5480 -standardin mukainen monikierreprofiili.

Kierteinen viistovaihteinen moottori, jossa on paineen tasaussäiliö

Viistovaihteinen moottori, jossa on paineen tasaussäiliö


Viistovaihteiston erityisominaisuudet

Tässä yhteydessä on korostettava suurikokoisia työakseleita ja laakereita, korkealaatuisesta karaistusta teräksestä valmistettuja hammaspyöriä ja pitkää käyttöikää. Vaihteita on saatavana myös Atex-versiona.



Viistohammaspyörämoottori, jossa on vääntömomenttituki (levy) ylhäällä

Kippivaihteisten moottoreiden rakenne

Viistovaihteisto koostuu viistopyörästöstä ja viistopyöräpyörästöstä. Akselit ovat usein 90°:n kulmassa, mutta myös muut kulmat ovat mahdollisia. Näitä viistovaihteita käytetään, kun tarvitaan suuria alennussuhteita, vääntömomentteja ja liikkeitä. Niitä ohjataan yleensä viistopyöräpyörästön kautta, ja vasen ja oikea pyörimissuunta ovat mahdollisia. Välityssuhde on viistopyörästön hampaiden lukumäärän z2 ja viistopyöräpyörästön hammasrattaan hampaiden lukumäärän z1 välinen suhdeluku. Itselukkiutumista, kuten matopyörässä, ei tapahdu. Viistovaihteita käytetään voimansiirtovaihteina puristimissa, valssaamoissa, työstökoneissa ja automaatiossa. Toisin sanoen kaikkialla, missä liikkeet ja voimat siirretään vinosti.
