Taajuusmuuttaja-moottorilla ED400D-2200-180L-4

Taajuusmuuttaja, 3x 400V EASYdrive, sähkömoottorilla 22kW

Kolmivaihemoottori
Teho=22 kW, nopeus=4 napaa, akseli=48 x 110 mm, kokonaispaino=212 kg,
rakenne=B3, tulojännite=3 x 400 V - 50 Hz, 3 x 460 V - 60 Hz (± 5 % VDE 0530:n mukaisesti),
taajuus=50/60 Hertz, Maalipinta=RAL 5010 (gentian sininen), suojausaste=IP55,
lämpötila-anturi=3 x PTC-termistori, liitäntäkotelon sijainti=ylhäällä, kotelo=painevalettua alumiinia,
eristysluokka=F (155 °C), kuulalaakeri=SKF, C&U, tai vastaava, jäähdytys=aksiaalituuletin (muovinen),

Taajuusmuuttaja
Teho=22 kW, koko=D, tulojännite=3 x 400V +10 % (kolmivaiheinen), tulotaajuus=50/60 Hz,
lähtötaajuus=0- 400 Hz, EMC-suodatin=C2, suojausluokka=IP65, mitat=414 mm x 294 mm x 232 mm,
verkkovirta (tulo)=39,8 A. Ihanteellinen säätöalue=5- 60 Hz, vakio nimellismomentilla, alle 30 Hz
jäähdytykseen tarvitaan ulkoinen tuuletin.

Tuotetiedot
Taajuusmuuttajasta on mahdollista tehdä "väyläyhteensopiva" kenttäväylämoduulien avulla.
CANopenin, EtherCATin, Modbusin (jo mukana), Profibusin, Profinetin ja Sercosin avulla EASYdrive
tarjoaa yhteensopivuuden lähes kaikkien yleisten ohjausympäristöjen kanssa. Asiakas voi valita sopivan väyläjärjestelmän
ja integroida EASYdriven siten täydellisesti sovelluksensa ohjausympäristöön.
Tarvittava valinnainen ohjausvaihtoehto on ilmoitettava tilauksen yhteydessä.
EASYdrive-taajuusmuuttajasäätimet ovat CE-, UL- ja CSA-sertifioituja. EASYdrive täyttää EMC-luokan C2 (3-vaiheisessa verkkovirrassa) tai C1 (1-vaiheisessa verkkovirrassa) ilman ulkoisia suodatintoimenpiteitä
.

Mahdollinen muunnosvalikoima!

Tuotevalinta
Kun valitset taajuusmuuttajaa, ota huomioon, että on olemassa 3 vaihtoehtoa. Ensimmäinen on laitteen vakioversio
, toinen on laite, jossa on kalvonäppäimistö, ja kolmas on laite, jossa on MMI-käyttöyksikkö.

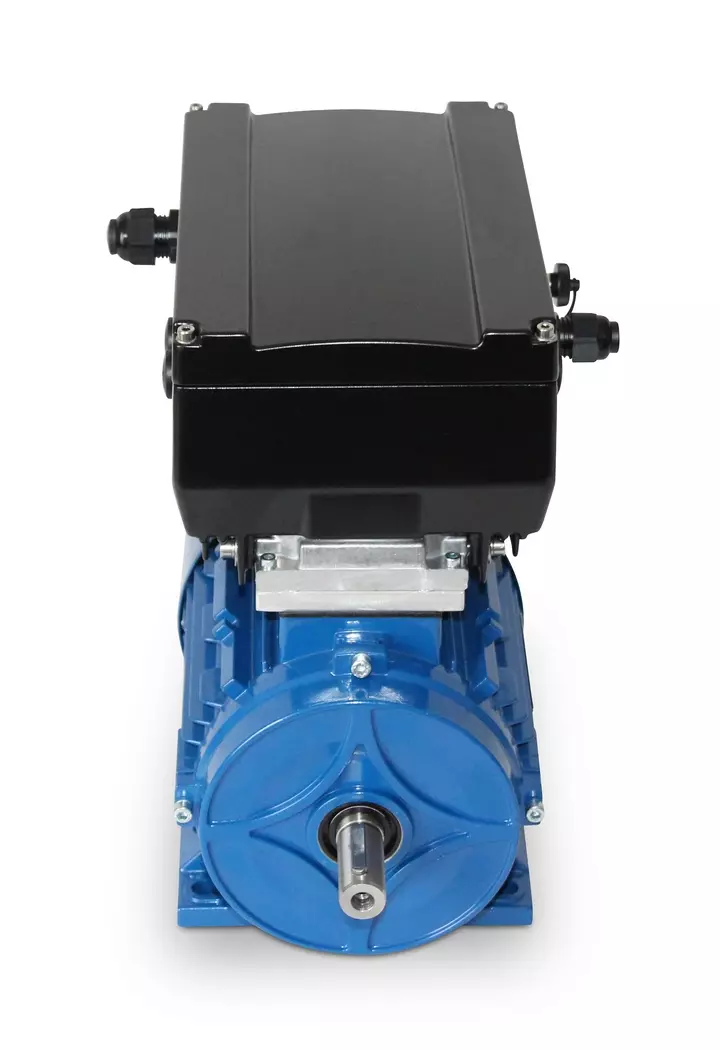

Kuvassa esitetty "vakioversion taajuusmuuttaja" on täysin käyttökelpoinen ja sisältää sisäänrakennetun potentiometrin, mutta
vaatii ohjaukseen vastaavan ohjausyksikön.
Tätä varten on tilattava myös jokin seuraavista lisävarusteista:
- Ulkoinen käyttöyksikkö (MMI, kaapelilla ja pistokkeella)
- Liitäntäkaapeli PC-ohjelmointia varten
- Bluetooth-sovitin

Vaihtoehto "taajuusmuuttaja kalvonäppäimistöllä" tarjoaa mahdollisuuden ohjata taajuusmuuttajaa suoraan,
kuten käynnistys-pysäytys, vasen-oikea käyttö jne.
Parametrisointia varten on lisäksi tilattava jokin seuraavista vaihtoehdoista:
- Ulkoinen käyttölaite (MMI, kaapelilla ja pistokkeella)
- Liitäntäkaapeli PC-ohjelmointia varten
- Bluetooth-sovitin

Vaihtoehto "Taajuusmuuttaja MMI-käyttölaitteella" ei vaadi lisävarusteena saatavaa käyttölaitetta,
ja näyttö sisältyy myös laitteen kanteen. Mainittuja lisävarusteita voidaan käyttää tarvittaessa.

Tärkeitä huomautuksia
Tämä taajuusmuuttaja on räätälöity tuote. Peruuttaminen tai oston peruuttaminen on poissuljettu!
Kaikki tuotekuvat ovat ei-sitovia esimerkkejä! Teknisten muutosten varalta. 22 kW:n kolmivaihemoottori portaattomalla taajuusmuuttajalla.
