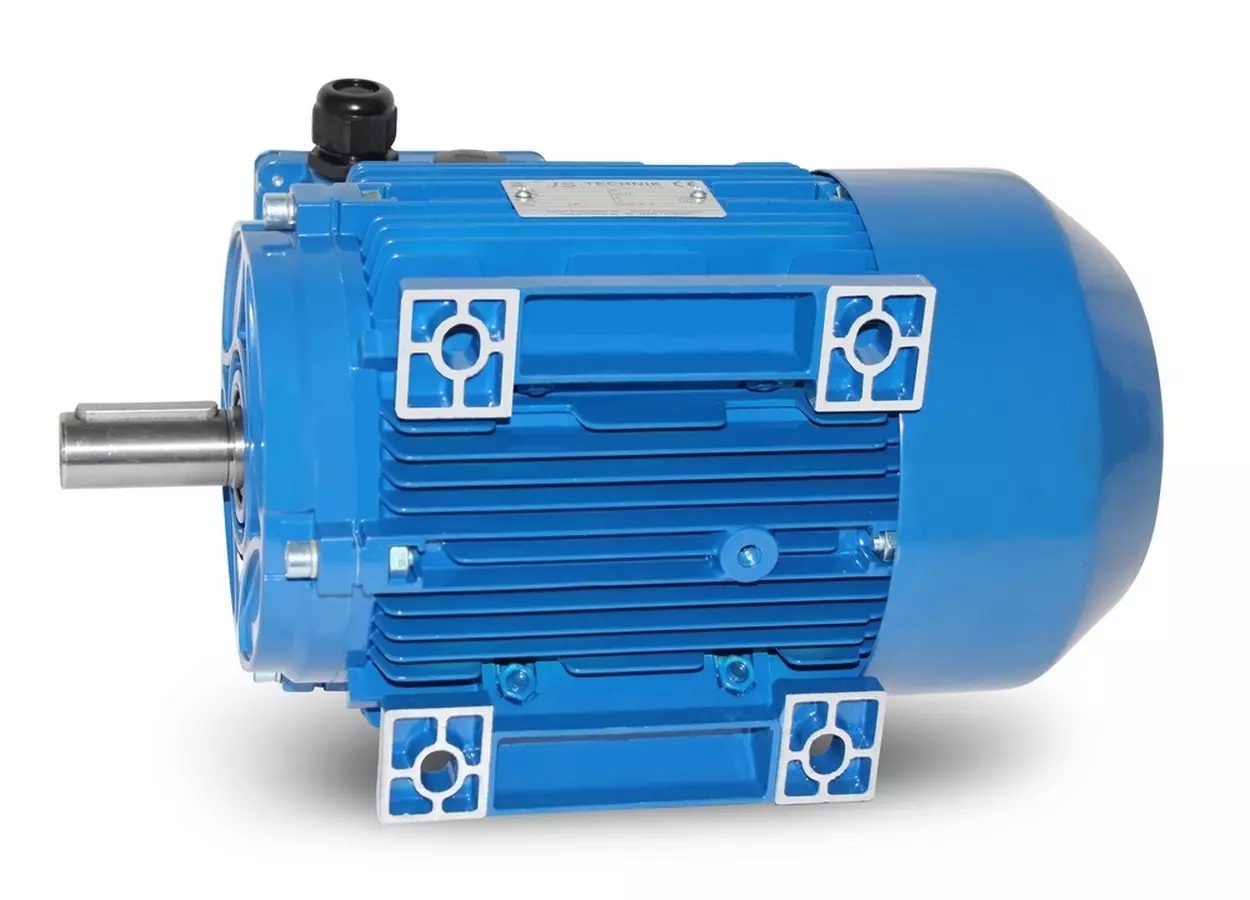

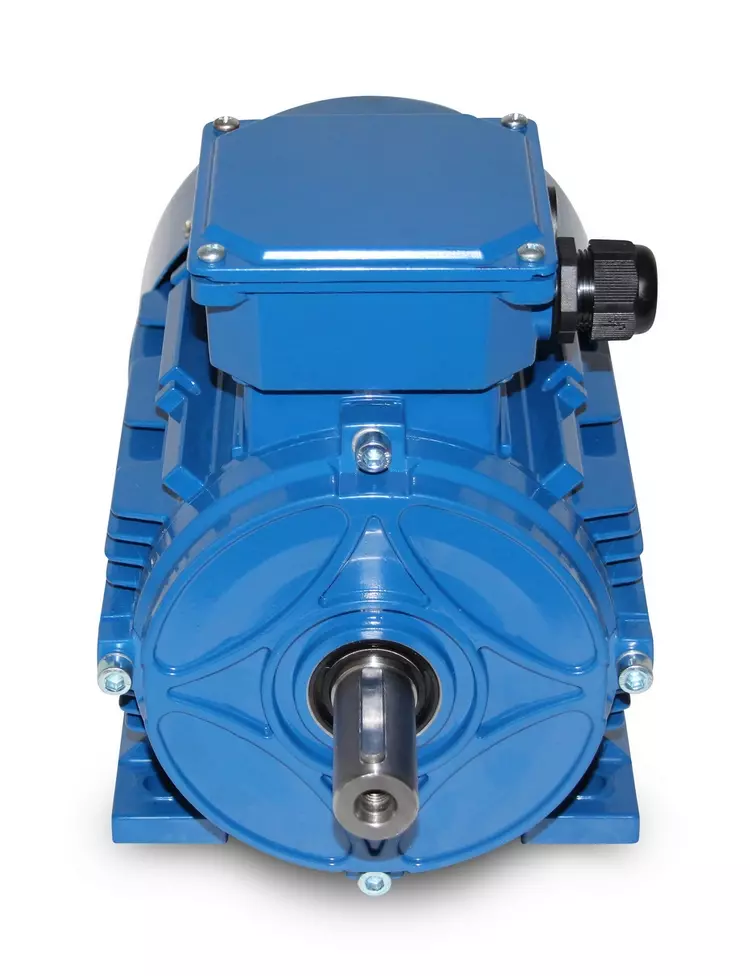

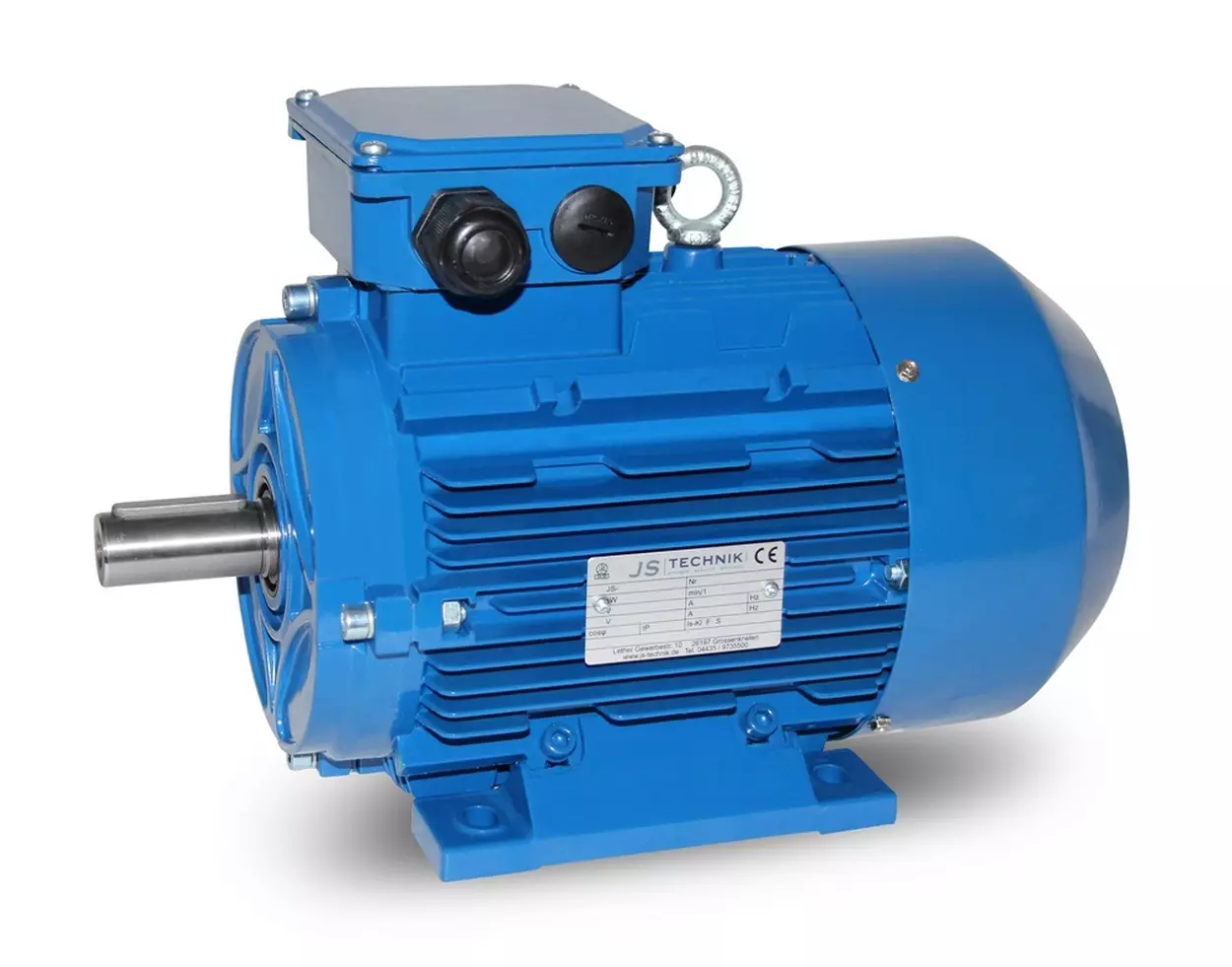

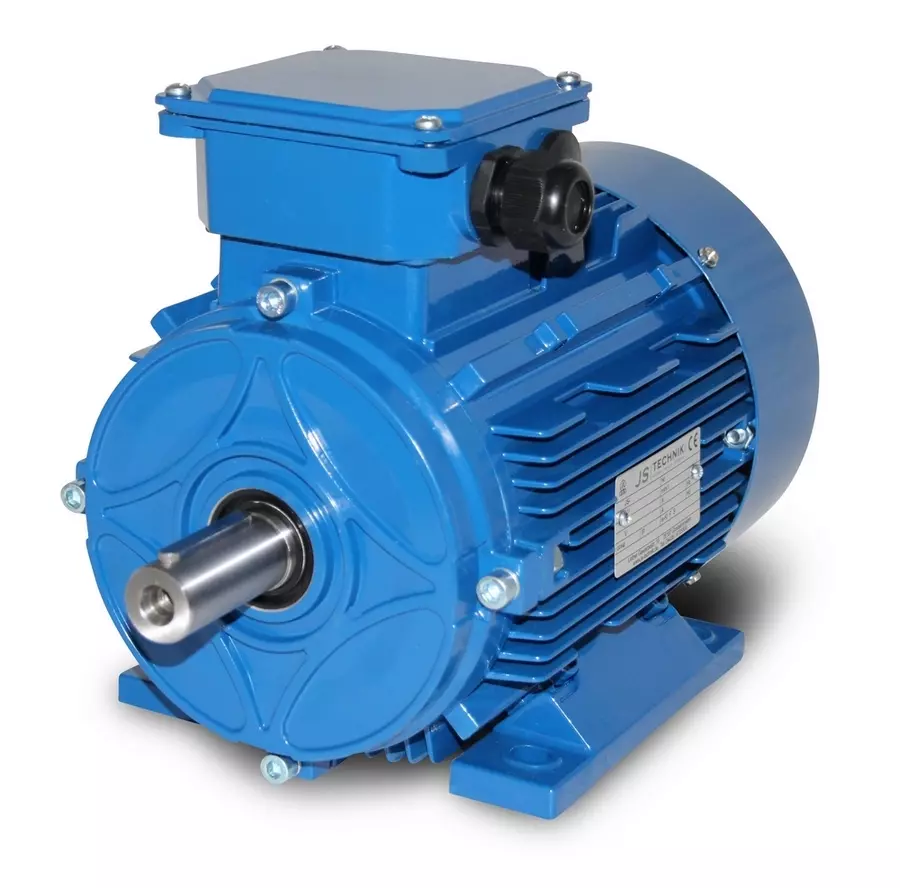

Kolmivaihemoottori MX3 100L 2,2 kW- 4-napainen-B3

JS-Technik GmbH

265,13 €*

Hinnat sisältävät alv:n ja toimituskulut

Toimitusaika about 3-4 business days

Tuotenumero: 3X25101110A000

Valmistaja: JS-Technik GmbH

custom_versand Artikkeli + pakkaus

Lataukset

Tuotetiedot "Kolmivaihemoottori MX3 100L 2,2 kW- 4-napainen-B3"

Kolmivaihemoottori, sähkömoottori, teho=2,2 kW, nopeus=4-napainen

Tyyppi=B3, akseli=28 x 60 mm, jännite=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5 % VDE 0530:n mukaan),

Taajuus=50/60 Hz, hyötysuhdeluokka=IE3, hyötysuhde=86,7 %, maalipinta=RAL 5010 (gentian sininen),

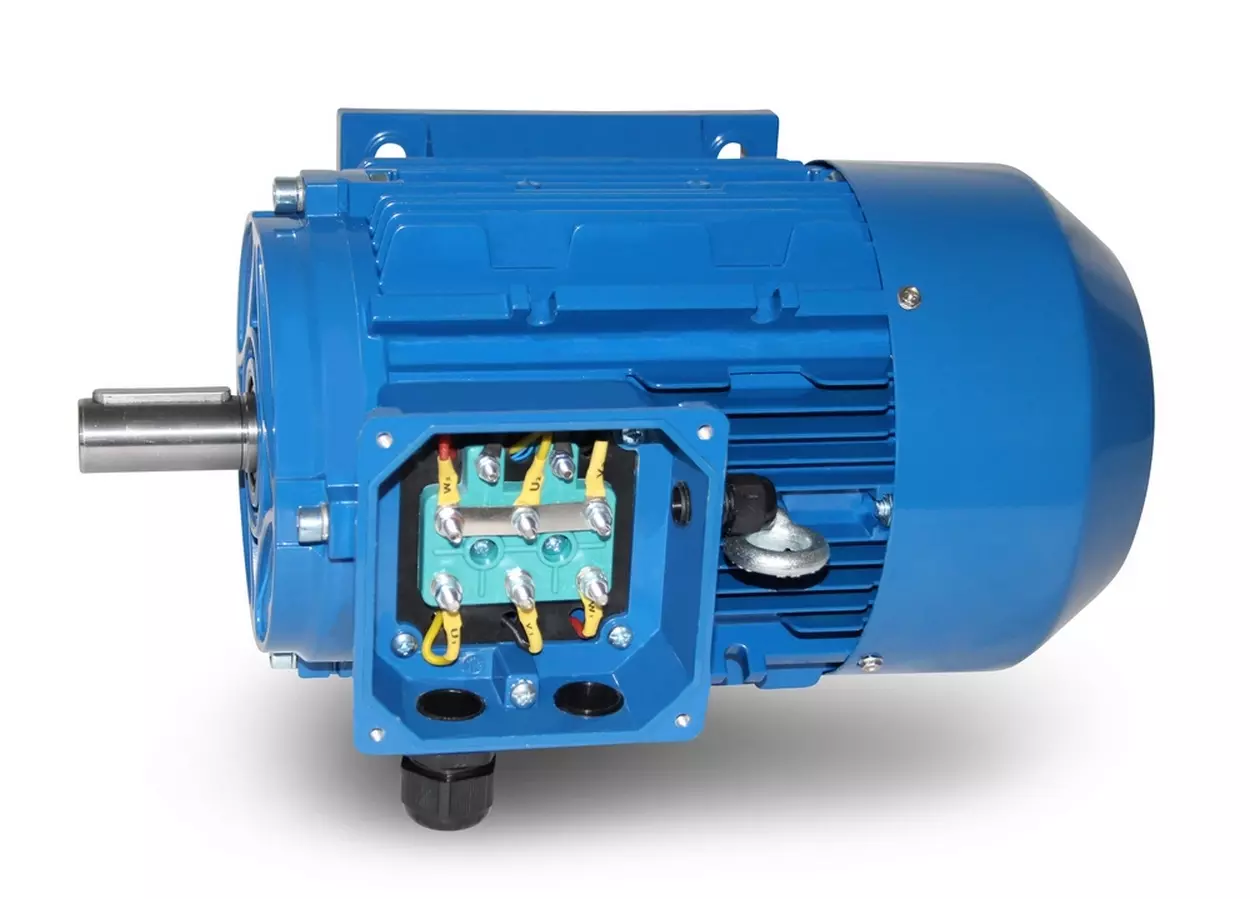

Suojausluokka=IP55, Lämpötila-anturi=3 x PTC-termistori, Paino=24 kg, Liitäntäkotelon sijainti=ylhäällä (käännettävissä),

Kaapeliläpiviennit=1 x M25, 1 x M16, Kotelo=painevalettu alumiini, eristysluokka=F (155°C),

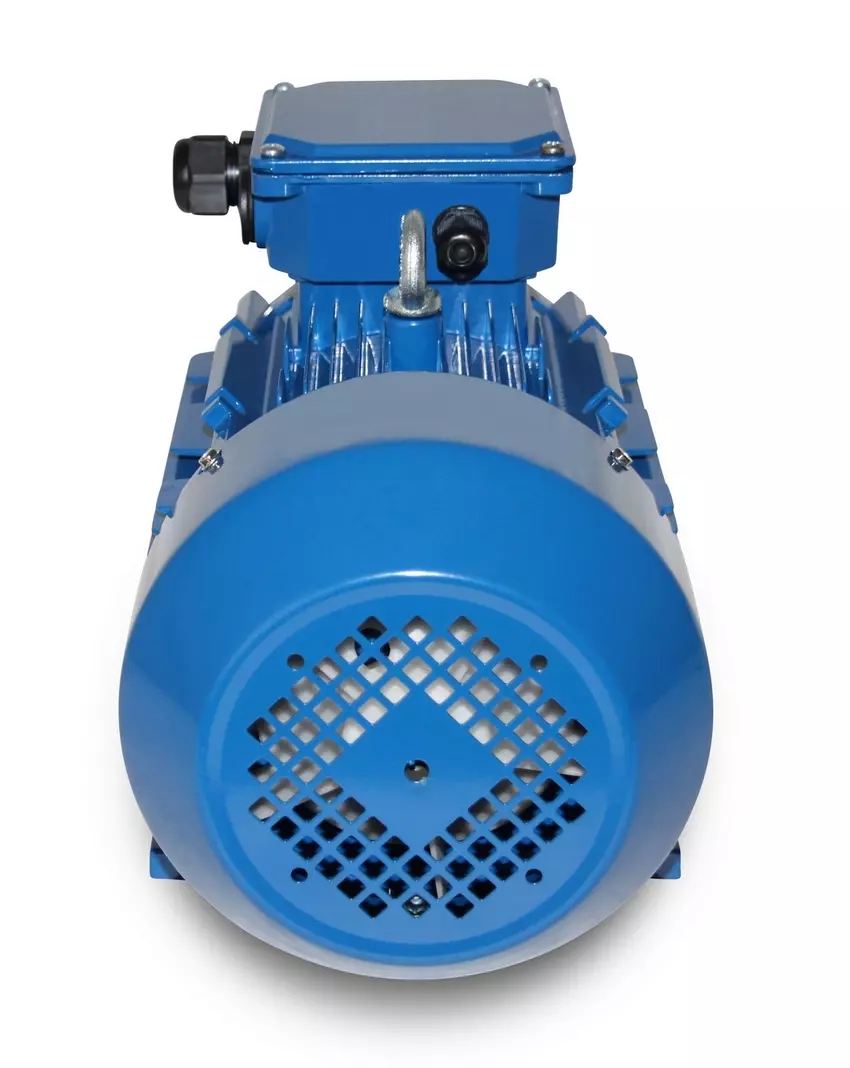

Kuulalaakeri=SKF, C&U tai vastaava, Jäähdytys=aksiaalituuletin (muovinen), Moottorin jalat=voidaan ruuvata kiinni tai irrottaa.

Sähkömoottori soveltuu käytettäväksi taajuusmuuttajien kanssa ja molempiin pyörimissuuntiin.

VDE 0105:n ja IEC 364:n mukaisesti kaikki sähkökäyttöön kohdistuvat työt saa suorittaa vain pätevä henkilökunta

Pätevä henkilökunta. Muutoksia tai erikoismalleja varten lähetä meille tiedustelu.

Hyödyllisiä vinkkejä sähkömoottoreista löydät FAQ-osasta. Kaikki tuotekuvat ovat ei-sitovia esimerkkejä!

Teknisistä muutoksista riippuen.

Akselin mitat:	28 x 60 mm
Asennuskorkeus:	1000 m
Hyötysuhde (100 % / 75 % / 50 %):	86,7 / 86,9 / 84,3
Inertiamomentti :	0,01024 kgm²
Kiristysmomentti nimellismomenttiin (ma/Mn):	32,10 Nm
Moottorin suojaus:	3 x PTC termistori
Nimellismomentti:	14,59 Nm
Paino:	23,6 kg
Poiminta nimellisvirtaan (la/In):	29,39 A
Pysähtymismomentti suhteessa nimellismomenttiin (Mk/Mn):	33,56 Nm
Suorituskyky:	2,2 kW
Sähkö:	4,52 A
Säteittäinen kuormitus max.:	118,54 N
Taajuus:	50 Hz, 60 Hz
Tehokerroin:	0,81 Cos φ
Toimintatila:	S1
Ympäristön lämpötila:	40 °C
Nopeus:	1500 rpm / 4 napaa
Akselin halkaisija:	28 mm
Suunnittelu:	B3
Jännitys:	3 x 230/400 V
Suojausluokka:	IP55
Pyörimissuunta:	Linkit, Oikea
Tehokkuusluokka:	IE 3
Koko:	Standardi

Ominaisuudet "Kolmivaihemoottori MX3 100L 2,2 kW- 4-napainen-B3"

Akselin mitat:	28 x 60 mm
Asennuskorkeus:	1000 m
Hyötysuhde (100 % / 75 % / 50 %):	86,7 / 86,9 / 84,3
Inertiamomentti :	0,01024 kgm²
Kiristysmomentti nimellismomenttiin (ma/Mn):	32,10 Nm
Moottorin suojaus:	3 x PTC termistori
Nimellismomentti:	14,59 Nm
Paino:	23,6 kg
Poiminta nimellisvirtaan (la/In):	29,39 A
Pysähtymismomentti suhteessa nimellismomenttiin (Mk/Mn):	33,56 Nm
Suorituskyky:	2,2 kW
Sähkö:	4,52 A
Säteittäinen kuormitus max.:	118,54 N
Taajuus:	50 Hz, 60 Hz
Tehokerroin:	0,81 Cos φ
Toimintatila:	S1
Ympäristön lämpötila:	40 °C
Nopeus:	1500 rpm / 4 napaa
Akselin halkaisija:	28 mm
Suunnittelu:	B3
Jännitys:	3 x 230/400 V
Suojausluokka:	IP55
Pyörimissuunta:	Linkit, Oikea
Tehokkuusluokka:	IE 3
Koko:	Standardi
