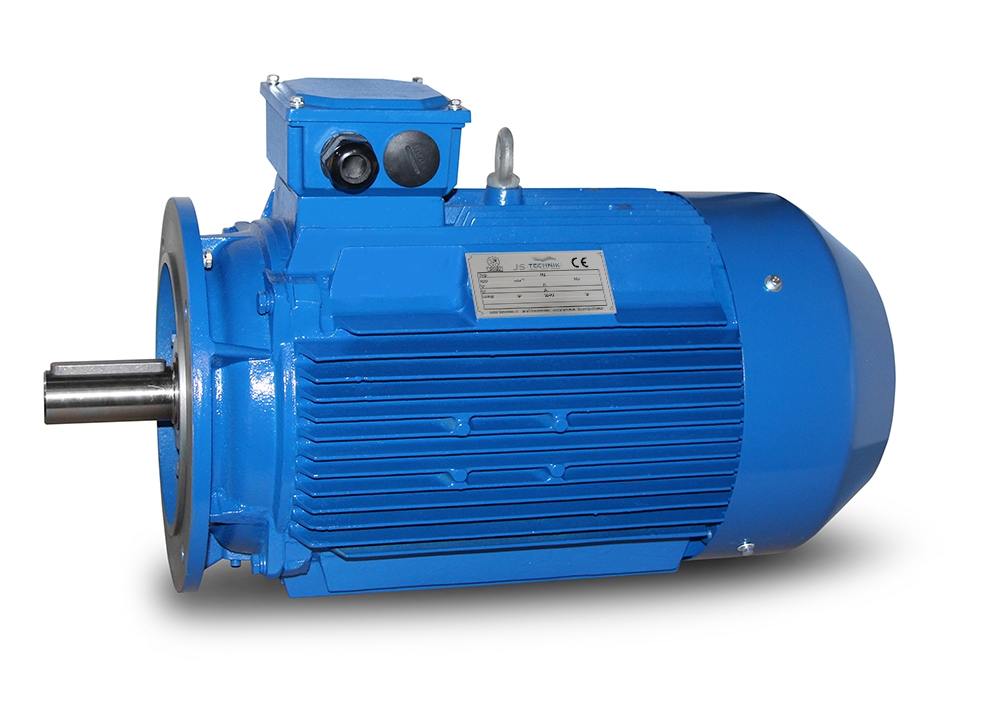

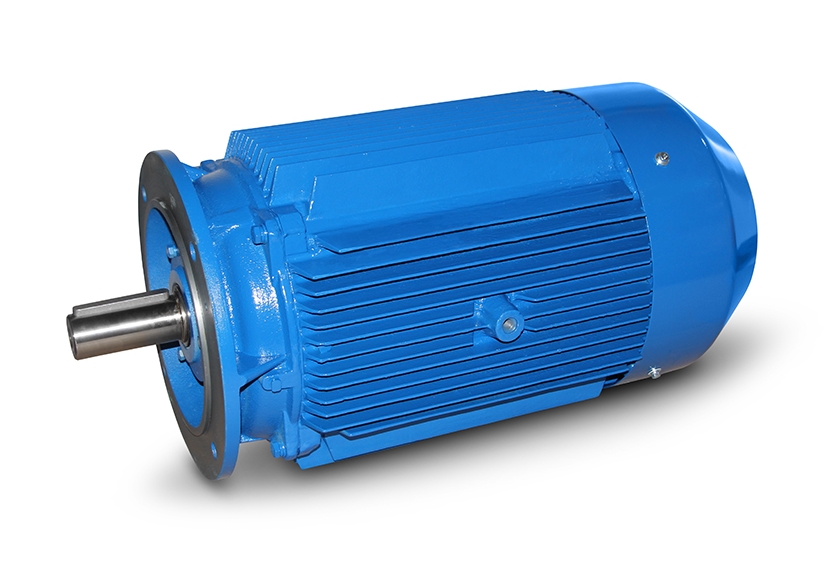

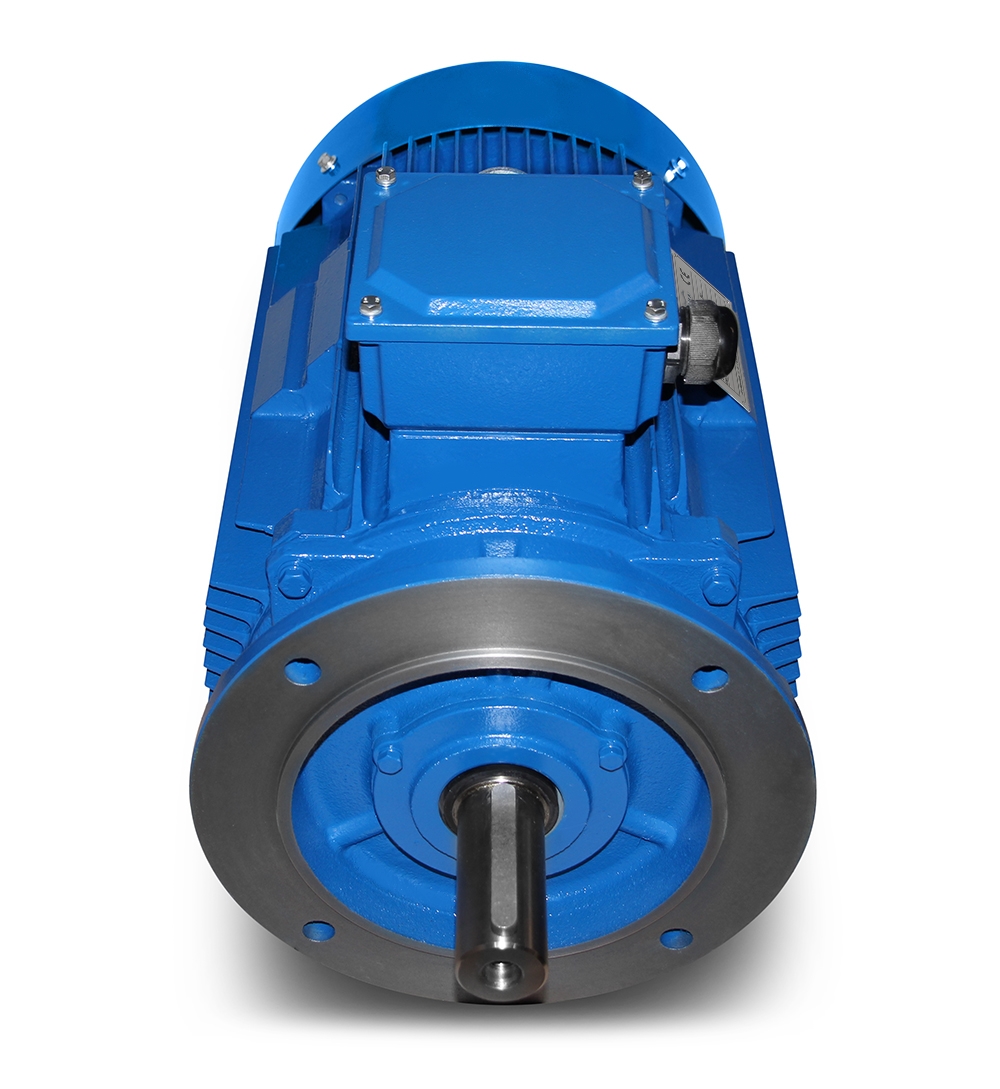

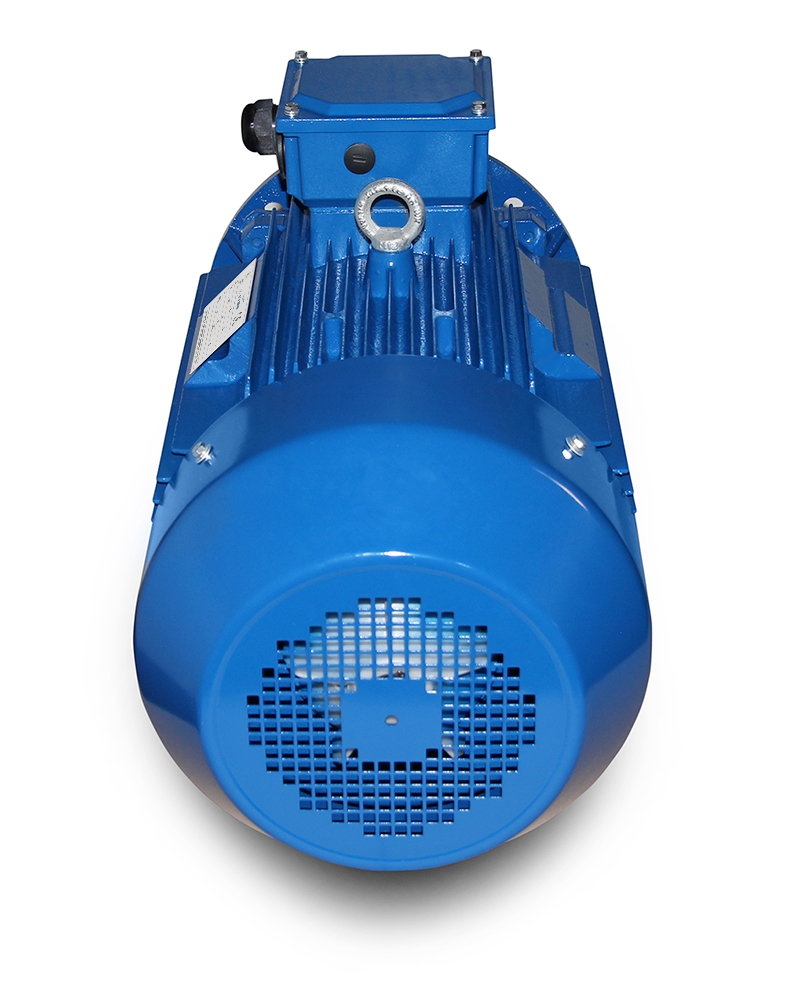

Sähkömoottori-M4 180L-22 kW-4pol-B5

2 187,80 €*

Hinnat sisältävät alv:n ja toimituskulut

Toimitusaika on demand

Tuotenumero: 1O21181219A000

custom_versand Artikkeli + pakkaus

Lataukset

Tuotetiedot "Sähkömoottori-M4 180L-22 kW-4pol-B5"

Sähkömoottori, teho=22 kW, kierrosluku=1500 rpm, rakenne=B5

Jännite=3 x 400/690 V-50 Hz, 3 x 460/795 V-60 Hz (± 5 % VDE 0530:n mukaan), taajuus=50/60 Hz.

Hyötysuhdeluokka=IE4, hyötysuhde=94,5 %, maalipinta=RAL 7031 (siniharmaa), suojausluokka=IP55, lämpötila-anturi=3 x PTC-termistori,

Paino=210,0 kg, käyttötila=S1- 100% ED, liitäntäkotelon sijainti=ylhäällä, kotelo=harmaavalurauta, eristysluokka=F (155°C),

Kuulalaakeri=SKF tai vastaava, kiinteä laakeri A-puolella, jäähdytys=aksiaalituuletin (muovinen), moottorin jalat=kiinteästi valetut (jos on).

Moottorin laakerit on suunniteltu kytkinkäyttöä varten. Hihnakäyttöön suosittelemme vahvistettuja lieriörullalaakereita

Sähkömoottori soveltuu käytettäväksi taajuusmuuttajien kanssa ja molempiin pyörimissuuntiin.

VDE 0105:n ja IEC 364:n mukaisesti kaikki sähkökäyttöön kohdistuvat työt saa suorittaa vain pätevä henkilökunta

Pätevä henkilöstö. Muutoksia tai erikoismalleja varten lähetä meille tiedustelu.

Kaikki tuotekuvat ovat ei-sitovia esimerkkejä! Teknisten muutosten varalta.

Suorituskyky:	22 kW
Nopeus:	1500 rpm / 4 napaa
Suunnittelu:	B5
Tehokkuusluokka:	IE 4

Ominaisuudet "Sähkömoottori-M4 180L-22 kW-4pol-B5"

Suorituskyky:	22 kW
Nopeus:	1500 rpm / 4 napaa
Suunnittelu:	B5
Tehokkuusluokka:	IE 4
